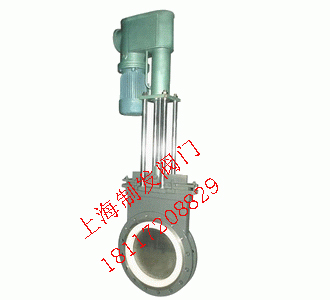

產品名稱：PZ273TC-16C電液動陶瓷漿液閥
產品標簽：陶瓷閥，電液動陶瓷漿液閥
更新時間：2019/5/6 16:37:21
上一個產品： PZ273TC-16C電液動陶瓷刀閘閥
下一個產品：PZ673TC-16C氣動陶瓷刀閘閥
在線客服：
在線訂購：在線訂購
產品詳情
電液動陶瓷漿液閥應用規(guī)范：
設計與制造 |
GB/T 8691 |
|
連接端尺寸 |
結構長度 |
GB/T 15188.2 |
法蘭尺寸 |
GB/T9113.1 |
|
檢驗與試驗 |
GB/T 8691 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
電液動陶瓷漿液閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥座 |
結構陶瓷 |
7 |
連接架 |
WCB |
2 |
閥體 |
WCB |
8 |
支架 |
WCB |
3 |
閥板 |
不銹鋼+結構陶瓷 |
9 |
螺母 |
25# |
4 |
填料 |
柔性石墨 |
10 |
連接盤 |
WCB |
5 |
填料壓蓋 |
WCB |
11 |
電液動裝置 |
成品件 |
6 |
鎖軸 |
2Cr13 |
12 |
|
|
電液動陶瓷漿液閥外形結構圖：
電液動陶瓷漿液閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
N-M |
b |
50 |
1.0 |
43 |
165 |
125 |
100 |
680 |
4-M16 |
12 |
65 |
46 |
185 |
145 |
120 |
710 |
4-M16 |
12 |
|
80 |
46 |
200 |
160 |
135 |
750 |
8-M16 |
12 |
|
100 |
52 |
220 |
180 |
155 |
755 |
8-M16 |
12 |
|
125 |
56 |
250 |
210 |
185 |
790 |
8-M16 |
12 |
|
150 |
56 |
285 |
240 |
210 |
865 |
8-M20 |
14 |
|
200 |
60 |
340 |
295 |
265 |
940 |
12-M20 |
14 |
|
250 |
68 |
405 |
355 |
320 |
1030 |
12-M24 |
16 |
|
300 |
78 |
460 |
410 |
375 |
1180 |
12-M24 |
16 |
|
350 |
90 |
520 |
470 |
435 |
1285 |
16-M24 |
16 |
|
400 |
90 |
580 |
525 |
485 |
1390 |
16-M27 |
18 |
|
450 |
90 |
640 |
585 |
545 |
1450 |
20-M27 |
18 |
|
500 |
114 |
715 |
650 |
608 |
1520 |
20-M30 |
18 |
|
600 |
154 |
840 |
770 |
718 |
1590 |
20-M33 |
20 |
